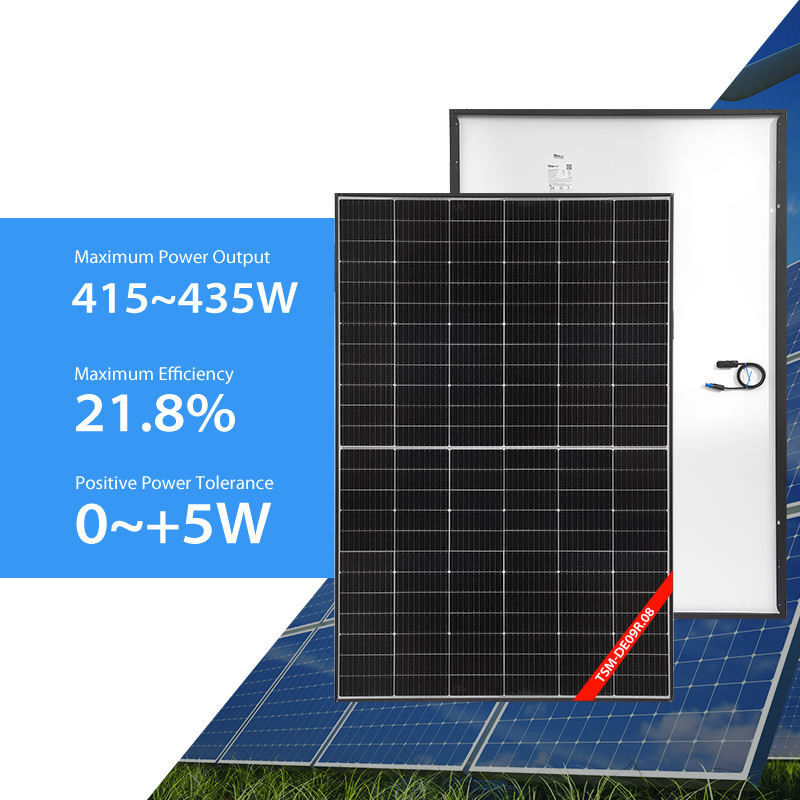

Panneau solaire de Trina
>
|
| Lieu d'origine | Jiangsu, Chine |
| Nom de marque | AKS |
| Certification | CGC，ISO9001:2015，TUV SUD，PV，CNAS， |
| Numéro de modèle | TSM-DE09R.08 |
| Modèle non. | 415 | 420 | 425 | 430 | 435 |
| Garantie | |||||
| Garantie de produit | 15 ans | ||||
| Garantie de puissance | 25 ans de 84,8% de puissance de sortie | ||||
| Données électriques au STC. | |||||
| Puissance maximum (Pmax) | 415 wp | 420 wp | 425 wp | 430 wp | 435 wp |
| Tension à la puissance maximum (Vmpp) | 41,7 V | 42 V | 42,2 V | 42,3 V | 42,5 V |
| Actuel à la puissance maximum (Impp) | 9,94 A | 10,01 A | 10,08 A | 10,17 A | 10,24 A |
| Tension de circuit ouvert (COV) | 50 V | 50,1 V | 50,2 V | 50,3 V | 50,4 V |
| Courant de court-circuit (ISC) | 10,55 A | 10,58 A | 10,61 A | 10,64 A | 10,67 A |
| Efficacité de panneau | 20,80% | 21% | 21,30% | 21,50% | 21,80% |
| Tolérance de puissance (positif) | 1% | 1% | 1% | 1% | 1% |
| Conditions normales d'essais (STC.) : masse d'air AM 1,5, irradiance 1000W/m2, la température 25°C de cellules | |||||
| Données électriques à NOCT | |||||
| Puissance maximum (Pmax) | 312 wp | 317 wp | 321 wp | 325 wp | 329 wp |
| Tension à la puissance maximum (Vmpp) | 38,7 V | 39,2 V | 39,5 V | 39,7 V | 40 V |
| Actuel à la puissance maximum (Impp) | 8,07 A | 8,1 A | 8,13 A | 8,17 A | 8,23 A |
| Tension de circuit ouvert (COV) | 47,1 V | 47,1 V | 47,2 V | 47,4 V | 47,5 V |
| Courant de court-circuit (ISC) | 8,5 A | 8,53 A | 8,55 A | 8,6 A | 8,65 A |
| La température | °C 43±2 | ||||
| La température fonctionnante nominale de cellules (NOCT) : 800W/m2, AM 1,5, windspeed 1m/s, la température ambiante 20°C | |||||
| Estimations thermiques | |||||
| Chaîne de température de fonctionnement | °C 40~85 | ||||
| Coefficient de température de Pmax | 0.34 %/°C | ||||
| Coefficient de température de COV | 0.25 %/°C | ||||
| Coefficient de température d'ISC | 0.04 %/°C | ||||
| Estimations maximum | |||||
| Tension de système maximum | 1500 V | ||||
| Estimation de fusible de série | 20 A | ||||
| Données matérielles | |||||
| Dimension de panneau (H/W/D) | 1762x1134x30 millimètre | ||||
| Poids | 21,8 kilogrammes | ||||
| Type de cellules | Monocristallin | ||||
| Nombre de cellules | 144 | ||||
| Type en verre | Revêtement d'antiréflexion | ||||
| Épaisseur en verre | 3,2 millimètres | ||||
| Type d'Encapsulant | EVA | ||||
| Type de cadre | Alliage d'aluminium anodisé | ||||
| Classe de protection de boîte de jonction | IP 68 | ||||
| Type de connecteur | MC4 | ||||
| Câble Crossection | 4 millimètres2 | ||||
Le ➤ a conçu pour la compatibilité avec les optimiseurs existants de courant principal, inverseurs et des systèmes de montage
Taille parfaite de ➤ et bas poids. Facile pour la manipulation. Économie pour le transport
Solutions diverses d'installation de ➤. Flexible pour le déploiement de système
Solution universelle pour les dessus de toit résidentiels et de C&I
• Conçu pour la compatibilité avec les optimiseurs existants de courant principal, inverseurs
et montant des systèmes
• Taille parfaite et bas poids. Facile pour la manipulation. Économie pour le transport
• Solutions diverses d'installation. Flexible pour le déploiement de système
garantie de produit de l'année ➤15
➤ garantie de représentation de 25 ans avec la plus basse dégradation ;
microfissures ➤Minimized avec la technologie de coupure non destructive innovatrice
résistance ➤Ensured de PID par le processus de cellules et le contrôle de matériel de module
charge positive de la PA 6000 et 4000 de représentation ➤Mechanical jusqu'à charge négative de la PA
